CBR 6.0

  本软件可直接在扫描图(彩色或黑白)上放置元件、导线及焊盘等。支持三十多层的抄板。使用本软件从精度、效率上大大提高,错板情况不复存在。
  本软件不需要裁切图片,能够矫正扫描仪引起的偏差(没有任何一款扫描仪在某个方向上不出现偏差的,这个是很多人不太注意的地方,如果用传统的方法直接转换,那就会出现偏差,有的会出现几毫米的偏差,对于要求比较高的板子来说误差两三个毫米都是很可怕的事情)。 本软件在抄板过程中对多层板自然合层,直接输出的就是合层的PCB文件,解决了传统方式的后期在PROTEL里去烦琐的合层处理问题.

  在CBR 5.3版本基础上,本版本新增了支持JPG图片、同时加载和显示多层图片、直接旋转翻转对齐多层图片、快速挑选元件封装等功能。在此版本中可以把所有抄板工作做完,而不需要来回切换到PROTEL里去做,一次到位的产品是您的最佳选择。

  此版本真正实现了多人协作同时抄一块板。适合有多套软件的客户对同一板子进行分工同时抄板,使得抄一块板子的时间成倍缩短,单人抄板如果两天需要完成的事可能两个三个小时就完成了。



下载
CBR 6.0在5.3版本上新增功能:
  • 支持JPG
    此版本可直接打开JPG图片。
  • 支持加载多个JPG,进行快速切换背景图
    一次把所有层的不同图片加载进来,想看哪层时可直接按键盘上的1、2、3...即可快速切换出那个图来。
  • 增加了打开和保存工程的功能
    可将图片和数据捆绑在一起形成工程,下次打开可不用打开图片再打开数据文件。
  • 支持拖曳图片,代替原来的橡皮筋移动图片方式
  • 支持用鼠标滑轮来左右滚动窗口
  • 支持用鼠标滑轮来放大缩小窗口,替代PgUp,PgDn
  • 增加图像处理菜单
    子菜单有:
    旋转180度

  • 顺时针旋转90度
    逆时针旋转90度
    顺时针/逆时针旋转任意角度
    快速旋转图片,通过拉参考线不输入角度情况下一次将图片旋转水平。
    水平/垂直翻转(镜像)
    增加多图自动对齐功能
    增加刷新当前背景图功能
    增加1:1显示原图大小
    增加完整显示在当前窗口里

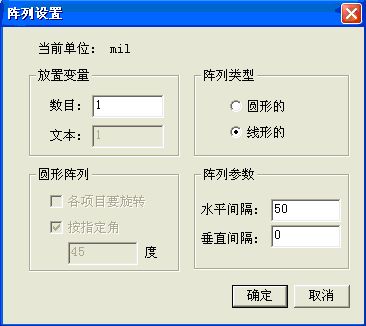

  • 阵列粘贴包括按圆弧方式阵列复制
    按指定角度阵列
    拉出圆弧自动计算间隔角度
    是否每个对象旋转或不旋转

  • 焊盘属性修改对于顶中底相同时可只需要修改属性1里的参数即可。
  • 增加删除死铜功能。
  • 敷铜风格中增加焊盘和过孔连接铜皮的45度交叉方式,5.3版本是十字梅花形,没有45度的。

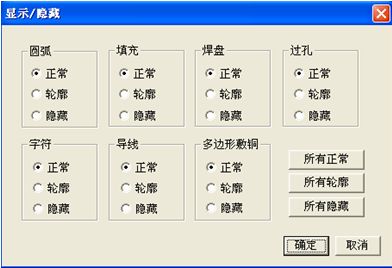

  • 增加显示配置功能: 正常显示,隐藏显示,轮廓显示。可针对各种对象进行单独设置。

  • 在“PCB浏览板”中增加了元件库项,可直接列出加载的所有库及对应的元件及封装预览。
    可以按快捷键"A"或"D"来选其它元件封装,视图中也会动态显示出不同元件封装的效果,选到合适后直接放下就可以了。
    点这里观看>>>
  • 在"PCB浏览板"中的已放置元件列表中每个元件增加了显示封装名和参数值。
  • 增加了搜索"文字"功能,此功能是为了查找是否放置过字符串没有
  • 增加自动生成网络但保留原来网络的功能
  • 所有对象属性对话框里的坐标为当前原点的相对坐标,原来版本为绝对坐标。这样方便做器件等工作。
  • 在配置项里增加旋转角度间隔值,比如在放置元件的时候就可以按照已设定的旋转角度来旋转元件,这个适合那些非水平竖直放置的元件或者字符等的使用。
  • 新的校对方法 进入校对模式后自动分成若干块,每块校对后可以打上标记
    点这里下载观看>>>
  • 支持多人对同一块板进行抄板(适合有多套软件的用户)

截至目前新更新功能如下(哪位客户没有得到更新的可发邮件到技术支持邮箱索取更新包):
放置焊盘工具条上增加各种类型焊盘的按钮, 便于快速放置需要类型的焊盘
层颜色设置快捷键 shift+tab
右键菜单第一项 ,增加了创建元件
元件创建的时候能重命名
层属性前面加英文字符,能快速跳到某层
