CBR 5.2



  在CBR 5.1版本基础上,本版本新增了网络管理、创建元件、真正实现网络敷铜,界面更加美观,操作更加方便。

  本版本更适合做电子设计的人员使用,网络的定义、放置对原理图的再设计提供了可靠的保障。

下载
CBR 5.2在5.1版本上新增的特性:
  • 敷铜网络填充
    彻底实现了自动网络敷铜——“同一网络相连,不同网络隔离”。这是在CBR 5.1版本上一个大的改进
  • 创建元件
    在抄板软件里可自由创建自己的元件,并且能够保存到PROTEL99SE的元件库中。
  • 网络表管理
    可方便的增加、修改和删除网络定义,方便的将元件管脚加入到某个网络中或从某个网络中删除。
  • 网络导线
    提供了走网络导线的功能,凡是走过的网络导线自动会加入到某个网络里,既而整个网络表自然就存在了。
    有了网络表就为以后生成原理图打下了坚实的基础。

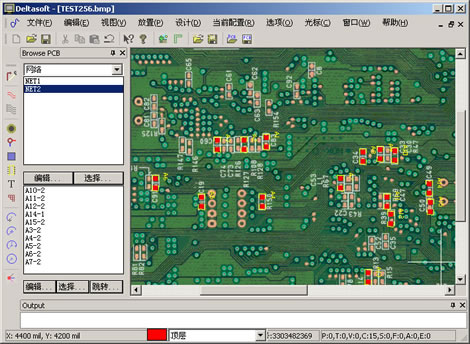

  • PCB浏览板
    可拖放、浮动或固定的“PCB浏览板”能够快速的浏览到当前放置的所有元件情况,以及各个网络的情况,网络或元件的选取、编辑和跳转更方便。

CBR 5.2新增功能:

  • 可创建网络,走网络导线,为随后原理图的绘制提供了保障。
  • 可直接选取某些图元形成99SE的元件,并自动保存在99SE的库(*.DDB)文件中,更方便,快捷。
  • 真正的网络敷铜(填充)--"同一网络连接,不同网络隔离"。
  • 走线模式增加到6种:“任意角度走线”、“90度走线”、“90度走线+圆弧拐角”、“任意半径圆弧+90度走线”、“45度走线”、“45度走线+圆弧拐角”。
  • 走线增加了预提示功能,并且是空心线,更有利于走线。
  • 线宽度也可通过A、D快速调整
  • 圆弧放置模式增加到4种
  • HOME键的使用,可快速将鼠标当前位置的元素移动到窗口正中央
  • 右键拖拉图片功能,可方便移动整个图片
  • 锁定和解锁功能更完善
  • 粘贴增加了可复制到光标当前位置
  • 增加了可拖拉导线端点功能
  • 增加了打断导线并拖拉功能
  • 增加了定义两种网格,并且可选择是按点或线做网格画出。
  • 增加了捕捉和撤消捕捉网格功能
  • 增加了PCB浏览板,可快速浏览当前的元件和网络,并能快速选取并进行编辑等功能。
  • 对于重叠在一起的多个图元能够快速选取。

系统支持:
  Window2000/NT/XP/Server2003

硬件配置:

CPU:1.2G
  内存:256M
  显存:16M

说明:
  以上的系统及硬件配置是一个建议性的配置。作为专业的CAD设计,建议使用较好的配置,这样可提高操作速度。

最新通知:目前发现只有INTEL的I3,I4,I5等三核以上的CPU电脑禁止本软件启动,其它电脑没有发现使用问题,如果发现确实无法运行本软件,请更换别的电脑使用本软件,我公司暂不对此类问题做专项研究。
